Šablony

V naší nabídce najdete tyto druhy šablon:

  • standard
  • stepové a 3D
  • NANOVATE™
  • Pumprint™

Podrobný popis variant šablon níže.

Kategorie Sítotiskové šablony a síta
Naše řešení Kvalita v SMT výrobě
Dodavatel Christian Koenen

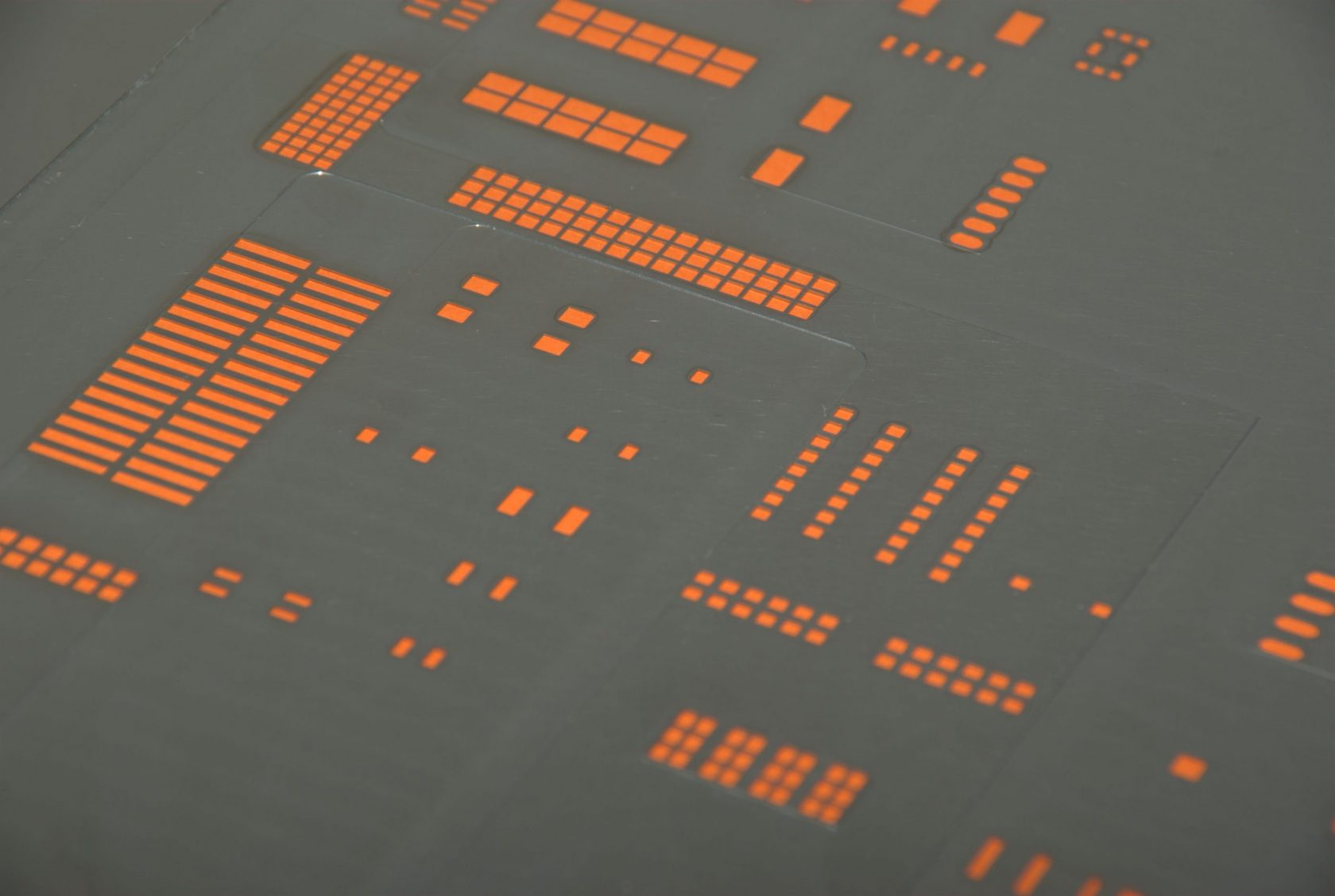

Standardní šablony

Již standardní laserem řezané šablony od firmy Christian Koenen vykazují lepší paramtery tisku díky řezání na speciálně vyvinutých laserech.

Apertury mají navíc zaoblené rohy s poloměrem přizpůsobeným hrubosti zrna konkrétní pájecí pasty.

Patentovaná technologie elektrochemického leštění pak zajistí velmi přesné vyhlazení i na vnitřních stěnách apertur, což má dramatický vliv na přesnost a opakovatelnost tisku.

Možnosti přizpůsobení šablony topologii DPS, ohyb ostrých hran u samoupínacích šablon či gravírování takřka jakéhokoliv obrazu, loga či kódu na povrch šablony podstatně zpříjemňují práci a zjednodušují skladování.

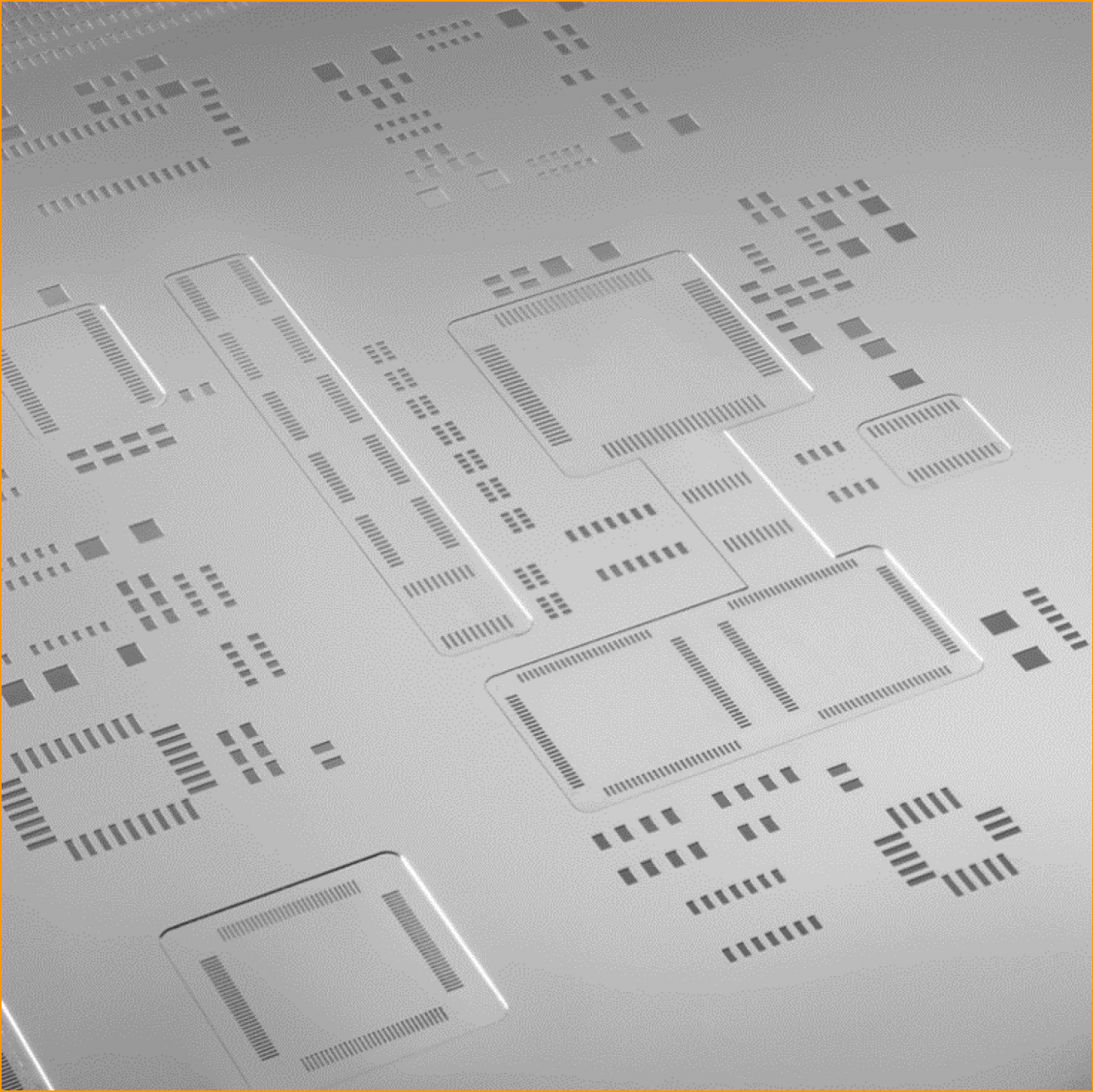

Stepové a 3D šablony

Rozdílná velikost součástek a vysoká hustota zástavby vyžadují velmi často rozdílné množství pájecí pasty.

Ideálním řešením je v takovém případě použití stepových šablon, případně 3D šablon.

Christian Koenen vyniká precizní přípravou stepů s plynulým přechodem, který zajistí hladký průchod stěrky a vynikající kvalitu nátisku.

Pro speciální aplikace s velmi rozdílnou nulovou hladinou tisku, případně různými tlouštkami pasty, má Christian Koenen unikátní 3D šablony a k nim uzpůsobené stepové nebo 3D stěrky.

NANOVATE™

CK Nanovate šablony představují revoluci v oblasti Niklových šablon.

Na rozdíl od standardních elektroformingem připravovaných Niklových šablon má patentovaná Nanovate technologie ultrajemné zrno (10-20 nm), lze ji laserově řezat stejně jako nerezové šablony, je pevná, hladká, a zároveň houževnatá.

Díky tomu v sobě spojuje tvrdost a trvanlivost Niklových šablon a odolnost a rovinnost nerezových šablon. To vše navíc bez potřeby dalších povrchových úprav, protože samotný Nanovate materiál je již vysoce hladký i po laserovém řezání.

Pumprint™

Pumprint šablony se nejčastěji používají pro tisk lepidel, kdy se využívá jejich volitelné tlouštky (od 2 mm až po >10 mm) a možnosti tisknout na holou nebo i osazenou DPS.

Christian Koenen je vyrábí jak v pevných rámech tak i pro samoupínací rámy (Alpha Tetra, Stencilman, Quattroflex, VectorGuard, a další).
