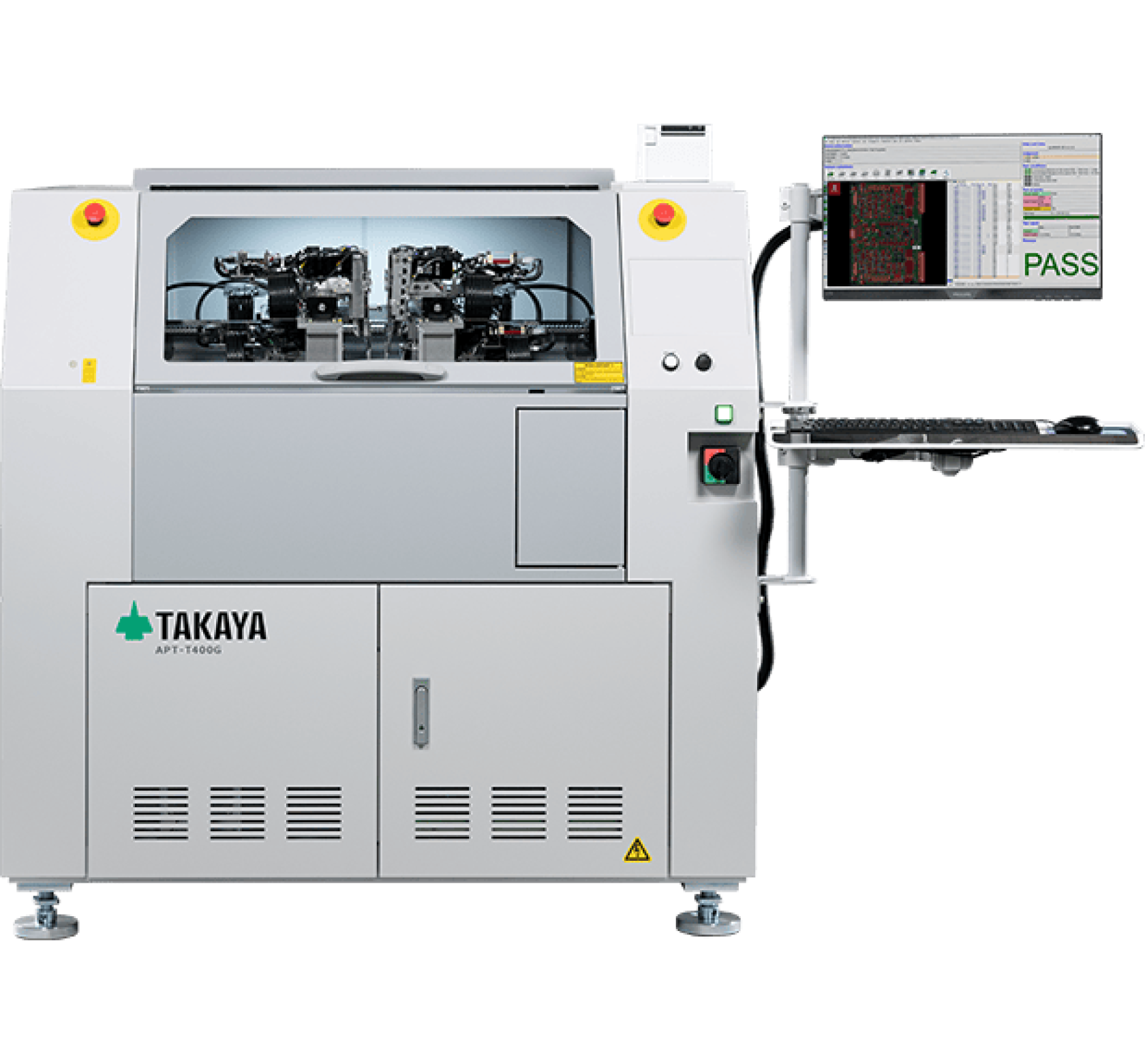

APT-T400G
Řada APT-T400G je flying probe test systém pro ICT/MDA výrobu s vysokým počtem kusů bez nutnosti použití specializovaných přípravků. Sdílí vysoce přesný a stabilní měřicí výkon jako APT-2400F, ale díky omezenější konfiguraci zároveň nabízí dostupnější cenu.
APT-T400G, navržený tak, aby splňoval požadavky elektronických zařízení se stále vyšší hustotou a multifunkčností, pomáhá také řešit klíčové výrobní problémy, jako je nedostatek pracovních sil a snižování nákladů, a přispívá tak k efektivnějším a udržitelnějším výrobním operacím.
Určeno pro: ICT/MDA testování, vstupní model do světa flying probe
| Kategorie | ICT flying probe |
|---|---|
| Naše řešení | Elektrické a funkční testování |
| Dodavatel | Takaya |
Klíčové parametry
- Inline nebo offline konfigurace
- pohyblivá ramena z horní strany
- 4 jehly pod úhlem, 2 kolmé jehly nebo 2 IC open sondy
- 3 fixní jehly na magnetickém uložení ze spodní strany
- Velikost testované plochy 540 x 483 mm
- Testovací čas 0.05~0.06 sek. / test step
- velikost plošky pro kontaktování 70 µm
- Přesnost opakovaného kontaktování ±35μm
- Max výška komponent 60mm z horní strany, 120 mm ze spodní strany (inline 60 mm)
- Řadu T400G není možné doplnit o další zdroje nebo FCT testy
Klíčové výhody
- Vysoká přesnost kontaktování na danou cenovou kategorii
- HW optimalizován pro ICT testy, pokud není potřeba FCT testů, je to ideální volba
- 100% komptaibilita testovacích programů s vyššími řadami Takaya
- Vlastní SW pro přípravu programů
FAQ
Pro koho je flying probe technologie určena?
- Testování na flying probe je určeno pro flexibilní testování PCB bez nutnosti výroby fixtury pro konkrétní model. Je to ideální volba pro high mix low volume výrobu, prototypování, ale i větší série bez tlaku na testovací čas ICT.
Jak naprogramuji flying probe Takaya?
- Pro vygenerování programu je potřeba CAD (ODB++) data a BOM list součástek. V programu Fasttrack od Takaya vygenerujete základ programu, který se následně doladí na stroji.
Co odlišuje flying probe Takaya od ostatních strojů?
- Takaya se vyznačuje extrémní přesností a spolehlivostí v elektrických i mechanických parametrech. Stroje jsou navrženy pro nepřetržitý provoz s minimální nutností odstávek.
