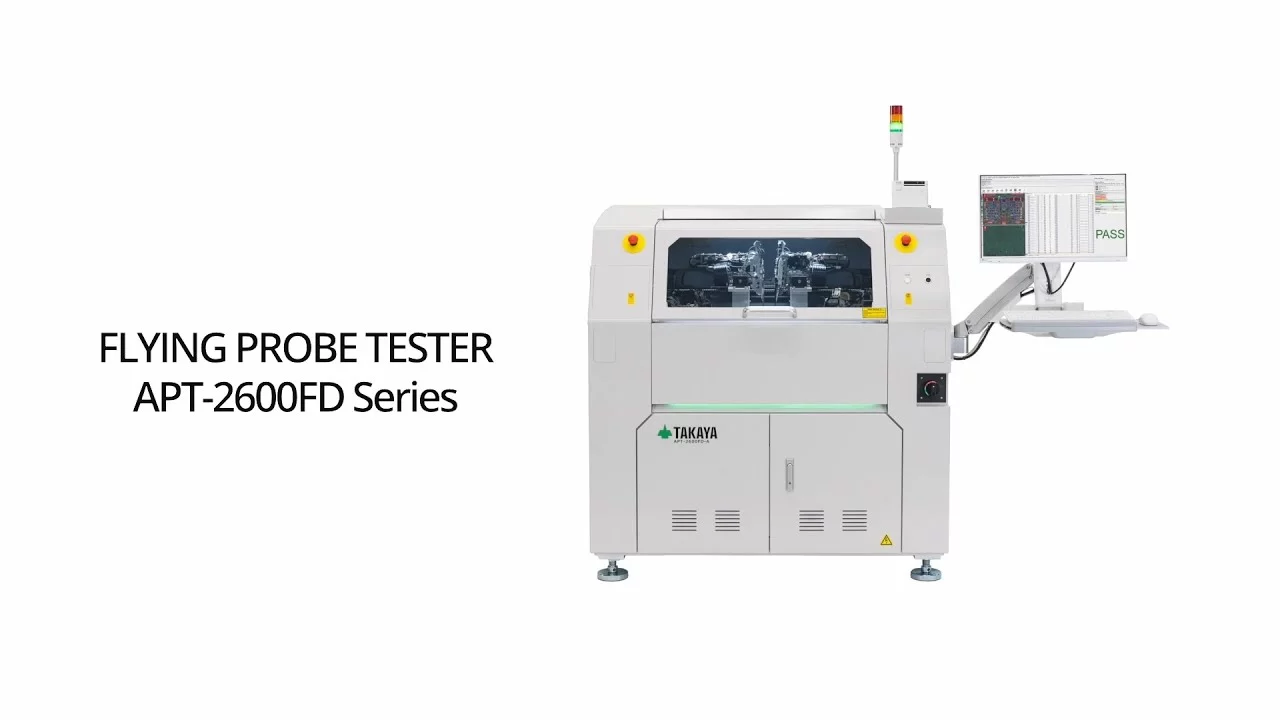

APT 2600FD
Řada APT-2600 FD je vysoce výkonný flying probe testovací systém s čtyřmi rameny a šesti jehlami z horní strany a dvěma rameny a čtyřmi jehlami ze spodní strany. Nabízí přesné kontaktování extrémně malých ploch na miniaturizovaných deskách plošných spojů a provedení testů v krátkém čase. S pokročilým systémem měření a širokým rozsahem testovacích funkcí výrazně zlepšuje pokrytí testů a pomáhá detekovat množství různých defektů a provádět analýzu poruch, které bylo dříve obtížné identifikovat. V nabídce jsou různé modely pro velké PCB a automatizované testování.
Určeno pro: náročnou výrobu s velkou možností modifikace a doplňků testování
| Kategorie | ICT flying probe |
|---|---|
| Naše řešení | Elektrické a funkční testování |
| Dodavatel | Takaya |
Klíčové parametry
- Inline nebo offline konfigurace
- 4 ramena z horní strany
- 4 jehly pod úhlem, 2 kolmé jehly a 2 IC open sondy z horní strany
- 2 jehly pod úhlem, 2 kolmé jehly nebo 2 IC open sondy ze spodní strany
- Velikost testované plochy 540 x 483 mm (standard) nebo 635 x 610 mm (SL verze)
- Testovací čas 0.05~0.06 sek. / test step
- velikost plošky pro kontaktování 50 µm
- Přesnost opakovaného kontaktování ±25μm
- Max výška komponent 60mm z horní strany, 60 mm ze spodní strany
Klíčové výhody
- Zero impact contact – poslední fáze kontaktu pouze silou pružiny jehly
- Synchronní kontaktování z obou stran
- Nová kamera s vysokým rozlišením – autofocus, čtení znaků, AOI funkce
- Kamera pro vzdálený přístup – možnosti kontroly vložení desky a nahrávání záznamu při kolizi
- Průmyslový design – možnost přehodit pozice monitoru
- LED check – kontrola parametrů LED
- Teplotní senzor – kompenzace měření v závislosti na teplotě
- Automatické čištění jehel – maximální využití jehel
- IC open kalibrace
- Vlastní SW pro přípravu programů
- Generování 3D mapy pro lepší orientaci při testování
FAQ
1. Pro koho je flying probe technologie určena?
- Testování na flying probe je určeno pro flexibilní testování PCB bez nutnosti výroby fixtury pro konkrétní model. Je to ideální volba pro high mix low volume výrobu, prototypování, ale i větší série bez tlaku na testovací čas ICT.
2. Jak naprogramuji flying probe Takaya?
- Pro vygenerování programu je potřeba CAD (ODB++) data a BOM list součástek. V programu Fasttrack od Takaya vygenerujete základ programu, který se následně doladí na stroji. Přípravě programu nově pomahájí AI moduly zabudované ve Fasttrack.
3. Co odlišuje flying probe Takaya od ostatních strojů?
- Takaya se vyznačuje extrémní přesností a spolehlivostí v elektrických i mechanických parametrech. Stroje jsou navrženy pro nepřetržitý provoz s minimální nutností odstávek.
APT 2600FD je novějším a rychlejším nástupcem předešlé série APT 1600FD.
