Klíčové parametry:

• 52 000 cph/osazovací hlava (osazených součástek za hodinu)
• Až 136 podavačů
• Přesnost ± 25 µm/chip standartně
• FC16 head, FC08 head, FC03 head (číslo udává počet trysek na osazovací hlavě)
• Single lane, Dual lane

Klíčové výhody:

• Auto Setting Feeder – bez nutnosti použití splicing pásky
• High accuray mode s přesností ± 15µm/chip
• Nulová tolerance chyb a ochrana před záměnou komponentu pomocí Pre-inspection kamery přímo nad podavačem
• APC-5M (Adaptive Process Control) je inteligentní řídicí systém a software od společnosti Panasonic, který slouží jako „mozek“ pro autonomní řízení celé SMT linky
• Možnost osadit desky od 50×50 mm až po 760×687 mm

FAQ

1. Vyžaduje osazovací hlava složitou údržbu?

• Konstrukce využívá lineární mechaniku hlav namísto rotačních systémů. To zásadně snižuje mechanické opotřebení a zajišťuje velmi nízké nároky na údržbu

2. Jak funguje rozpoznávání komponentů?

• Využívá se pokročilý systém 3-v-1, který v jednom kroku integruje rozpoznávání obrazu, měření výšky a kontrolu koplanarity komponentů.

3. Lze v automatu NPM-GW použít příslušenství ze starších generací strojů Panasonic?

• Ano, platforma NPM-GW byla navržena s ohledem na zpětnou kompatibilitu. Umožňuje bez problémů využívat stávající osazovací trysky a podavače (feedery) z dřívějších řad NPM

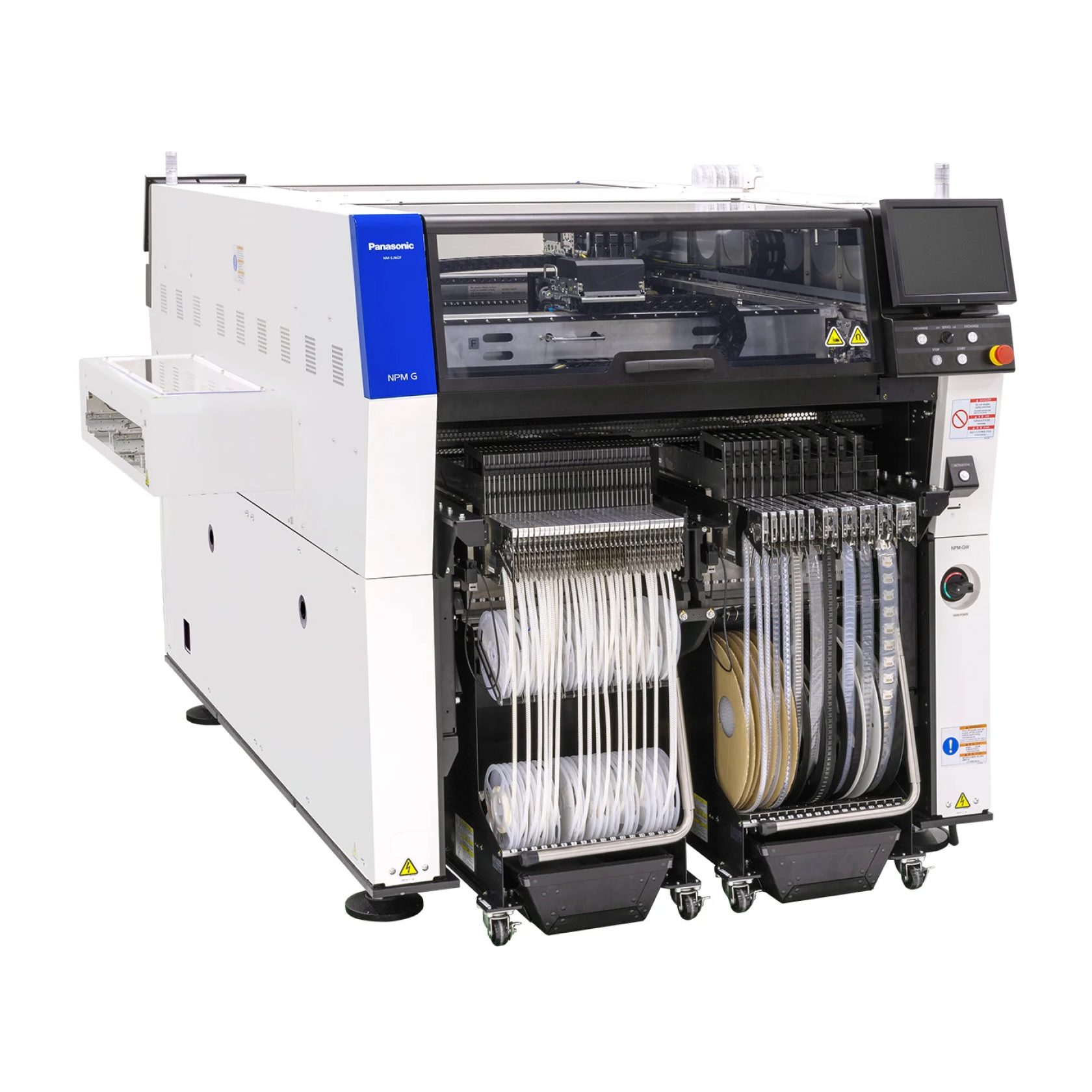

NPM G series je novějším a rychlejším nástupcem předešlé X series.
