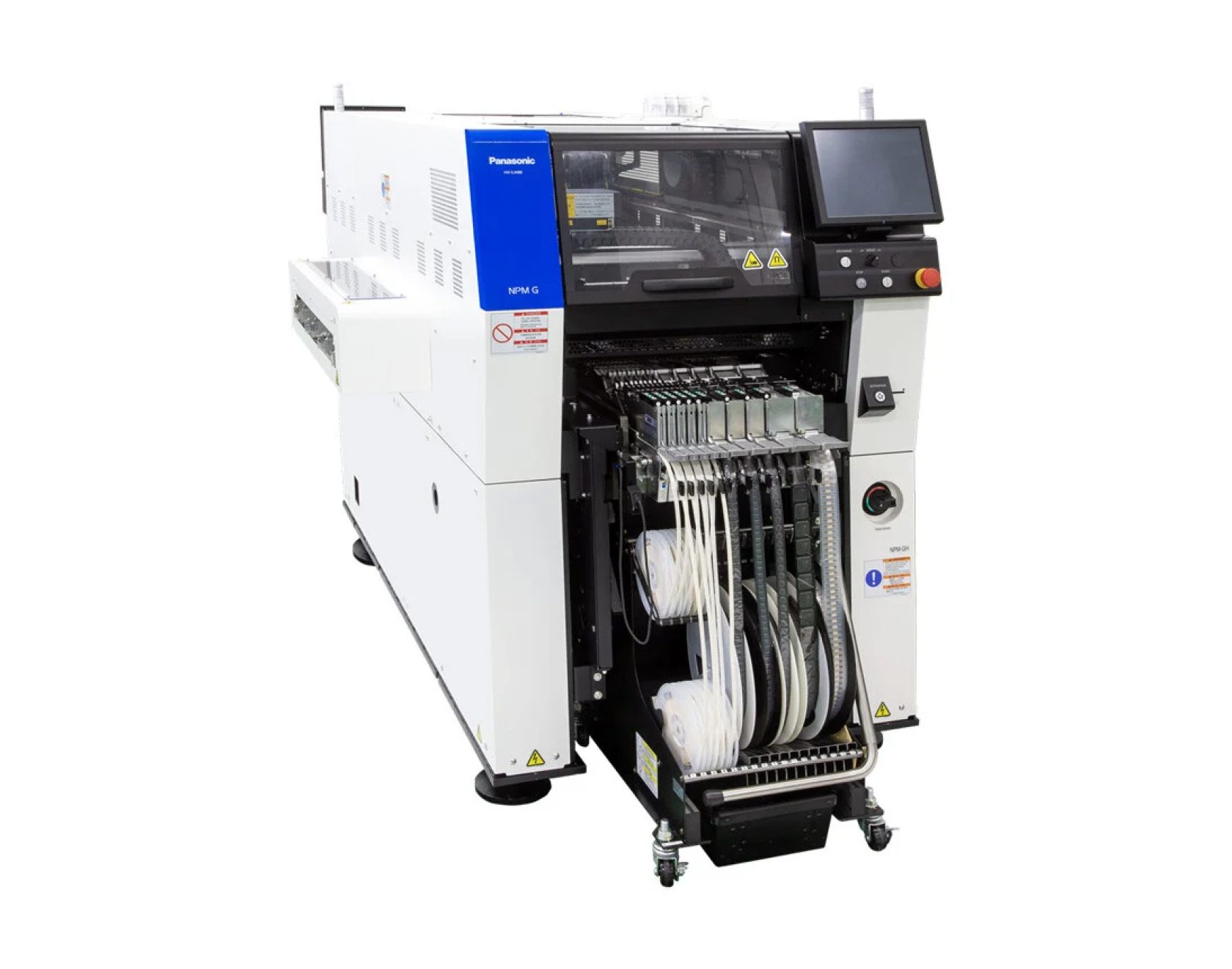

NPM-GH
Panasonic NPM-GH je modulární osazovací automat řady G-Series zaměřený na aplikace, kde je rozhodující maximální přesnost osazování bez kompromisů v produktivitě. Oproti modelu NPM-GW není určen pro zpracování extrémně velkých desek plošných spojů, ale vyniká mimořádnou přesností při osazování i těch nejmenších komponent. V kombinaci s podavači Auto Setting Feeder (ASF), inteligentním systémem APC-5M a AI funkcemi pro automatickou korekci procesu představuje ideální řešení pro výrobu s nejvyššími nároky na kvalitu a opakovatelnost.
Určeno pro: především střední až velké elektrotechnické výrobce (EMS i OEM), kteří přecházejí na koncept plně autonomní továrny („Autonomous Factory“). Je ideální pro provozy vyžadující ultravysokou přesnost, masivní produktivitu a maximální míru automatizace
| Kategorie | Osazovací automaty |
|---|---|
| Naše řešení | Technologie SMT |
| Dodavatel | Panasonic Connect |
Klíčové parametry:
- 55 000 cph/osazovací hlava (osazených součástek za hodinu)
- Až 80 podavačů
- Přesnost ± 25 µm/chip standartně
- FC16 head, FC08 head, FC03 head (číslo udává počet trysek na osazovací hlavě)
- Single lane, Dual lane
Klíčové výhody:
- Auto Setting Feeder – bez nutnosti použití splicing pásky
- High accuray mode s přesností ± 10µm/chip
- Nulová tolerance chyb a ochrana před záměnou komponentu pomocí Pre-inspection kamery přímo nad podavačem
- APC-5M (Adaptive Process Control) je inteligentní řídicí systém a software od společnosti Panasonic, který slouží jako „mozek“ pro autonomní řízení celé SMT linky
- Možnost osadit desky od 50x50mm až po 510x590mm
FAQ
1. Vyžaduje osazovací hlava složitou údržbu?
- Konstrukce využívá lineární mechaniku hlav namísto rotačních systémů. To zásadně snižuje mechanické opotřebení a zajišťuje velmi nízké nároky na údržbu
2. Jak funguje rozpoznávání komponentů?
- Využívá se pokročilý systém 3-v-1, který v jednom kroku integruje rozpoznávání obrazu, měření výšky a kontrolu koplanarity komponentů.
3. Lze v automatu NPM-GW použít příslušenství ze starších generací strojů Panasonic?
- Ano, platforma NPM-GW byla navržena s ohledem na zpětnou kompatibilitu. Umožňuje bez problémů využívat stávající osazovací trysky a podavače (feedery) z dřívějších řad NPM
NPM G series je novějším a rychlejším nástupcem předešlé X series.
